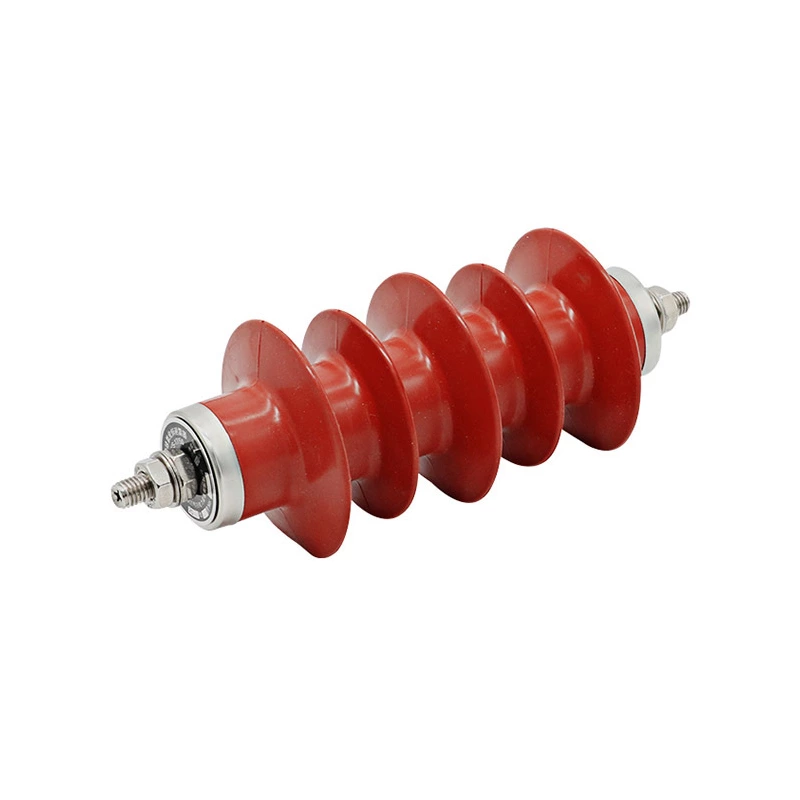

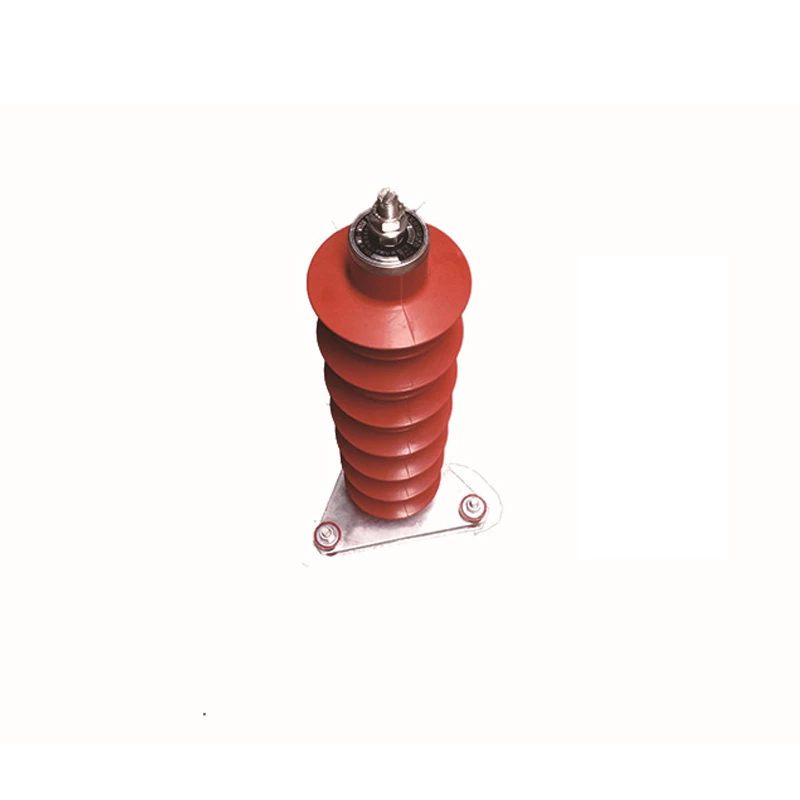

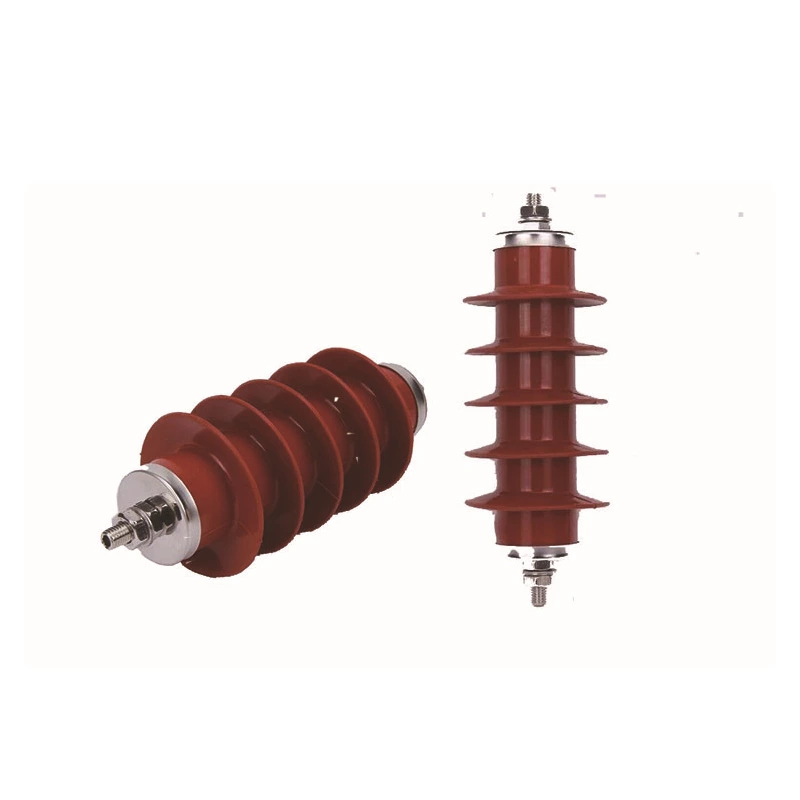

Hy5wz-51/134 35kv Bộ chống sét bằng cao su silicon tổng hợp điện áp cao ngoài trời Yh5wz
- Ứng dụng:
- Hệ thống AC/DC
- Gói vận chuyển:
- Tiêu chuẩn xuất khẩu
- Đặc điểm kỹ thuật:
- 33kV 5kA/10kA
- Nguồn gốc:
- Chiết Giang, Trung Quốc
- Vật liệu:
- ZnO, Cao su Silicone, SUS 304, v.v.
Cách điện chốt composite điện áp cao
Thanh lõi: làm bằng thanh FRP hoặc thanh ECR
Vỏ: được làm từ cao su silicon HTV chất lượng cao, thông qua kỹ thuật ép phun áp suất cao để tạo ra bề mặt nhẵn mịn
Phụ kiện đầu cuối: nhiều loại phụ kiện đầu chốt được làm bằng thép đúc mạ kẽm nhúng nóng
Hướng dẫn ngắn gọn
Bộ chống sét oxit kẽm được sử dụng để bảo vệ đường dây phân phối ngoài trời, máy biến áp, đầu nối cáp và thiết bị điện khỏi bị hư hỏng do sét đánh Điện áp xung và quá áp hoạt động. Varistor ZnO hoạt động như thế nào? ZnO có đặc tính Volt-Ampe phi tuyến tính tốt, dòng điện chạy qua rất nhỏ khi hoạt động dưới điện áp bình thường. Tuy nhiên, khi có quá điện áp, đặc tính Volt-Ampe phi tuyến tính của nó có tác dụng bảo vệ chống rò rỉ và dòng điện đứt, vì điện trở sẽ giảm nhanh và rò rỉ năng lượng của quá điện áp. Sản phẩm hoàn toàn tuân thủ tiêu chuẩn IEC60099-4.
Lợi thế
√ Đĩa MOV
- Đĩa MOV chất lượng cao được sản xuất tại Chiết Giang
√ Thiết bị đầu cuối phía trên
- Được làm bằng thép không gỉ cấp 304
√ Hiệu suất bịt kín của bộ chống sét
- Thời gian ngâm trong nước nóng khoảng 100ºC trong 42 giờ
√ 100% thử nghiệm thường quy cho các hạng mục thử nghiệm dưới đây
- Điện áp tham chiếu ở DC 1mA
- Dòng rò rỉ trong DC0,75 U1mA
| Đặc điểm điện | Đặc điểm kỹ thuật | Đơn vị | |
| Điện áp định mức của bộ chống sét lan truyền | 33 | kV | |
| Dòng xả danh nghĩa | 5 | 10 | kA |
| Tần số định mức | 50 | Tần số | |
| Điện áp hoạt động liên tục tối đa | 27,5 | kV | |
| Điện áp dư xung dòng điện dốc 1/4 μs | 112 | kV(Đỉnh) | |
| Điện áp dư xung sét 8/20 μs | 99 | kV(Đỉnh) | |
| Điện áp dư xung chuyển mạch 30/60 μs | 86,7 | kV(Đỉnh) | |
Điện áp chịu xung dòng điện dài hạn |
150 | 250 | MỘT |
| Xung dòng điện cao | 65 | 100 | kA (Đỉnh) |
| Dòng điện ngắn mạch định mức | 20/12/6/0,6 ± 0,2 | kA | |
| Lớp chống sét lan truyền | Lớp 1 hoặc Lớp 2 | ||
| Ứng dụng | Loại phân phối | ||
| Có hoặc không có khoảng cách | Không có khoảng hở | ||
| Chỉ định của bộ chống sét | Thiết kế B | ||
| Giá đỡ lắp đặt NEMA A hoặc B | có/không có | ||
| Bộ ngắt kết nối | có/không có | ||
| Chì đất | có/không có | ||
| Mũ bảo vệ chim | có/không có | ||
| Kẹp dòng | có/không có | ||
| Kích thước bu lông đầu cuối trên (đường dây vào) | M12 | ||
| Kích thước bu lông đầu cuối dưới (đường ra) | M10 | ||
| Đầu cuối phía trên | Thép không gỉ 304 | ||
| Nhà ở | Loại polyme | ||
| Màu sắc của nhà ở | Xám đậm / xám nhạt | ||
| Biến trở | Varistor oxit kẽm chất lượng cao | ||
| Kích thước của Varistor | 35mm / 38mm / 40mm / 42mm | ||
| Số lượng/gói | 1 | máy tính/thùng carton | |
| Nhiệt độ môi trường tối đa | 40 | ºC | |
| Mức độ ô nhiễm | Nặng | ||
| Độ cao | ≤1000 | Mét | |
| Tiêu chuẩn | IEC60099-4:2014 | ||
