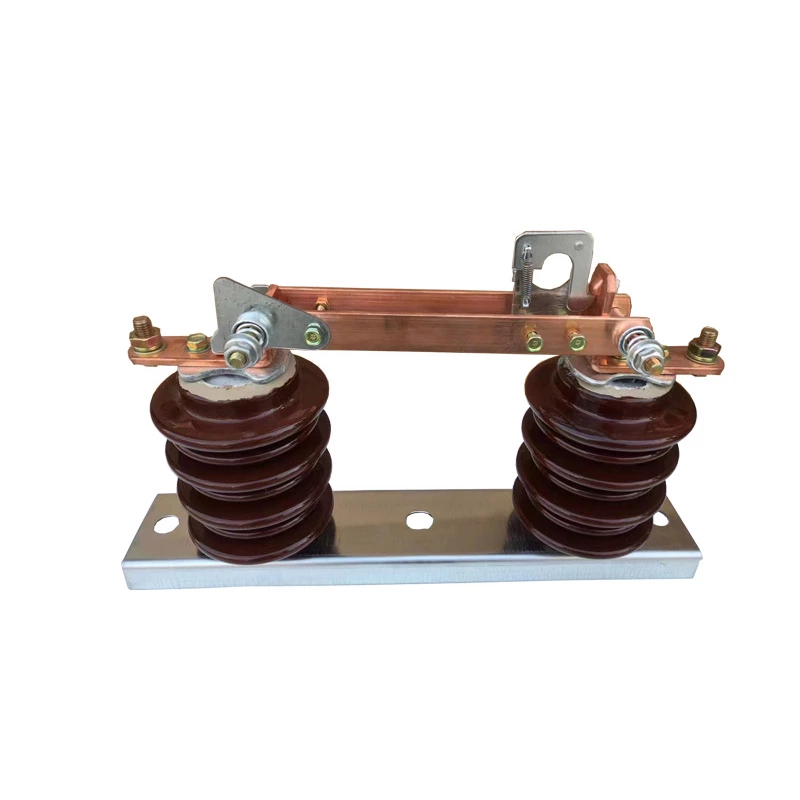

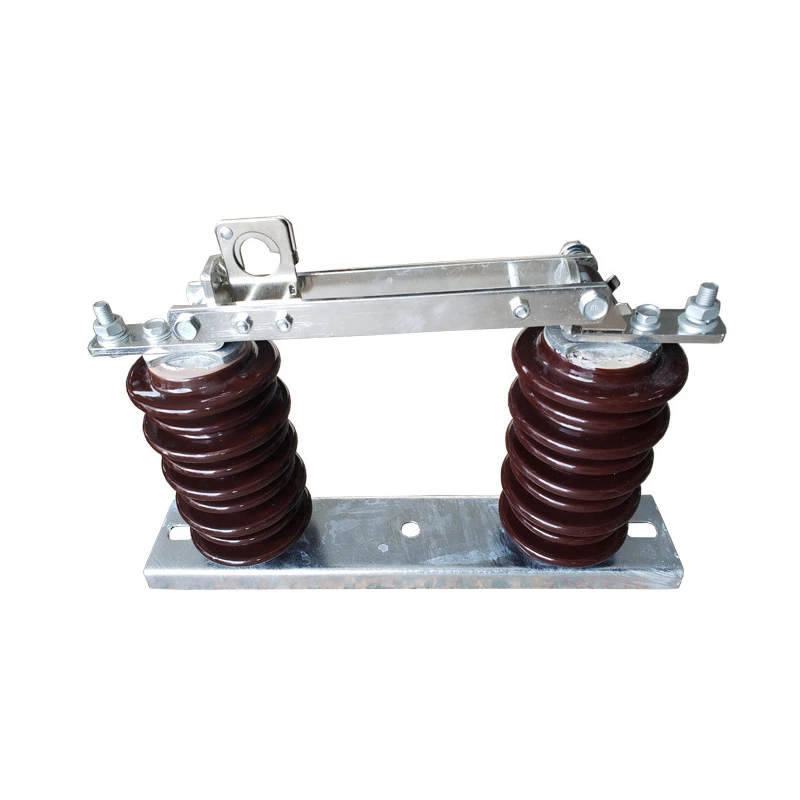

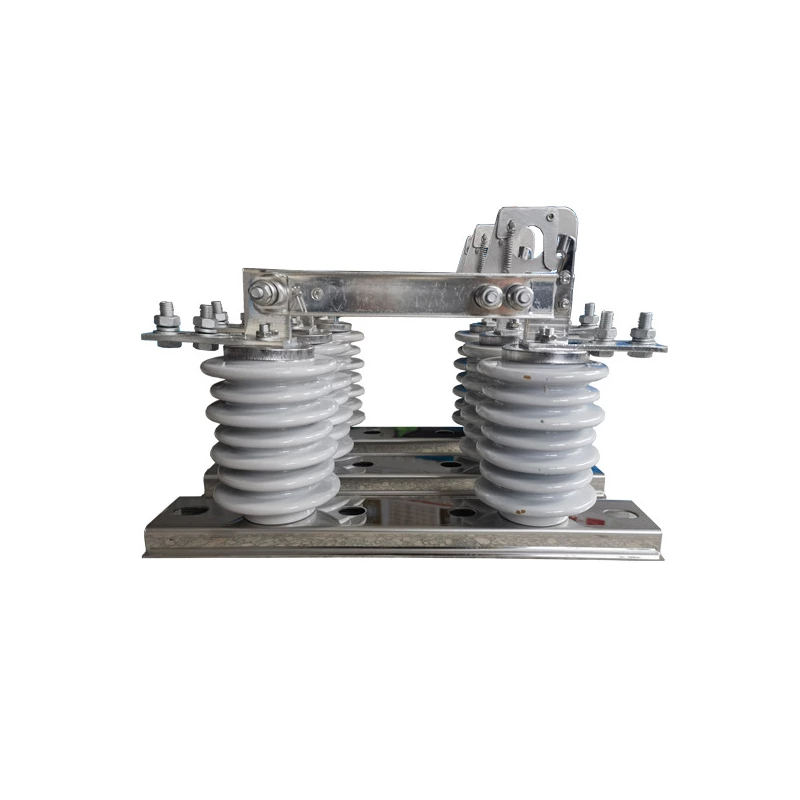

Dòng công tắc dao cách ly điện áp cao Gw9-10kv Công tắc dao điện áp cao ngoài trời Gw9 Series
- Gói vận chuyển:
- Thùng các tông
- Đặc điểm kỹ thuật:
- 11kV / 24kV / 33kV
- Nguồn gốc:
- Trung Quốc
Mô tả sản phẩm
Thông số kỹ thuật
Công tắc ngắt kết nối AC HV
1. Điện áp định mức: 12kV
2. Ba pha AC 50/60Hz
Công tắc ngắt kết nối AC HV
• Tóm tắt:
1. Công tắc ngắt kết nối GN30-12(D) là một thiết bị điện trong nhà có điện áp định mức 12kV, ba pha AC50/60Hz
2. Nó được sử dụng để ngắt và chuyển dòng điện cho các thiết bị điện HV trong các tình huống có điện áp và không tải
3. Công tắc áp dụng tiếp điểm chuyển động quay được lắp trên thiết bị đóng cắt một cách dễ dàng.
4. Nó cũng áp dụng lắp đặt xuyên tường.
Trong kỹ thuật điện, một bộ ngắt kết nối, công tắc ngắt kết nối hoặc công tắc cách ly được sử dụng để đảm bảo rằng mạch điện được ngắt hoàn toàn để bảo dưỡng hoặc bảo trì. Chúng chỉ được sử dụng để ngắt mạch và thường được tìm thấy trong phân phối điện và trạm biến áp, nơi máy móc phải được ngắt nguồn điện để điều chỉnh hoặc sửa chữa. Bộ ngắt kết nối có thể được vận hành bằng tay hoặc bằng động cơ và có thể được ghép nối với một công tắc nối đất để nối đất phần đã được cách ly khỏi hệ thống nhằm đảm bảo an toàn cho thiết bị và nhân viên làm việc trên đó. Công tắc cách ly điện áp cao được sử dụng trong các trạm biến áp điện để cho phép cách ly các thiết bị như máy cắt mạch, máy biến áp và đường dây truyền tải, để bảo trì. Bộ ngắt kết nối thường không nhằm mục đích kiểm soát mạch điện thông thường mà chỉ nhằm mục đích cách ly an toàn. Không giống như công tắc tải và máy cắt mạch, bộ ngắt kết nối không có cơ chế để dập tắt hồ quang điện, xảy ra khi các dây dẫn mang dòng điện cao bị ngắt điện. Do đó, chúng là thiết bị không tải, có khả năng ngắt rất thấp, chỉ được mở sau khi dòng điện đã bị ngắt bởi một số thiết bị điều khiển khác.
Thông số sản phẩm
| Thông số kỹ thuật | ||||
| Người mẫu | Điện áp định mức (kV) | Dòng điện định mức | Dòng điện chịu đựng ngắn hạn định mức | Dòng điện chịu đựng đỉnh định mức |
| (MỘT) | (kA/4 giây) | (kA) | ||
| GN19-12/400-12.5 | 12 | 400 | 12,5 | 31,5 |
| GN19-12/630-20 | 12 | 630 | 20 | 50 |
| GN19-12/1000-31,5 | 12 | 1000 | 31,5 | 80 |
| GN19-12/1250-31,5 | 12 | 1250 | 31,5 | 80 |
| GN19-12C/400-12.5 | 12 | 400 | 12,5 | 31,5 |
| GN19-12C/630-20 | 12 | 630 | 20 | 50 |
| GN19-12C/1000-31.5 | 12 | 1000 | 31,5 | 80 |
| GN19-12C/1250-31.5 | 12 | 1250 | 31,5 | 80 |
| THÔNG SỐ | |||
| KHÔNG. | MỤC | ĐƠN VỊ | GIÁ TRỊ |
| 1 | Điện áp định mức | KV | 12/40,5 |
| 2 | Tần số định mức | Tiếng Việt: | 50 |
| 3 | Dòng điện định mức | MỘT | 630/1250 |
| 4 | Dòng điện ngắt định mức cho tải hoạt động định mức | MỘT | 630/1250 |
| 5 | Dòng điện đóng định mức | MỘT | 630/1250 |
| 6 | Dòng điện ngắt định mức 5% cho tải hoạt động định mức | MỘT | 62,5 |
| 7 | Dòng điện định mức khi sạc cáp | MỘT | 25 |
| 8 | 1 phút Điện áp chịu đựng tần số công suất: bộ ngắt chân không, tương đương với mặt đất, bộ ngắt cách ly | KV | 42/68/95/110 |
| 9 | Điện áp chịu xung sét: pha-pha so với mặt đất/bộ ngắt cách ly | KV | 75/125/185/215 |
| 10 | Dòng điện chịu đựng ngắn hạn định mức (ổn định nhiệt) | KA | 25 |
| 11 | Thời gian ngắn mạch định mức | 5 | 4 |
| 12 | Dòng điện chịu đựng cực đại định mức (ổn định động) | KA | 63 |
| 13 | Dòng điện đóng ngắn mạch định mức | KA | 63 |
| 14 | Cuộc sống cơ học | 10000 | |
| 15 | Độ dày mài mòn cho phép của tiếp xúc buồng dập hồ quang chân không | mm | 0,6 |
| 16 | Mô-men xoắn vận hành thủ công | Nm | ≤300 |
