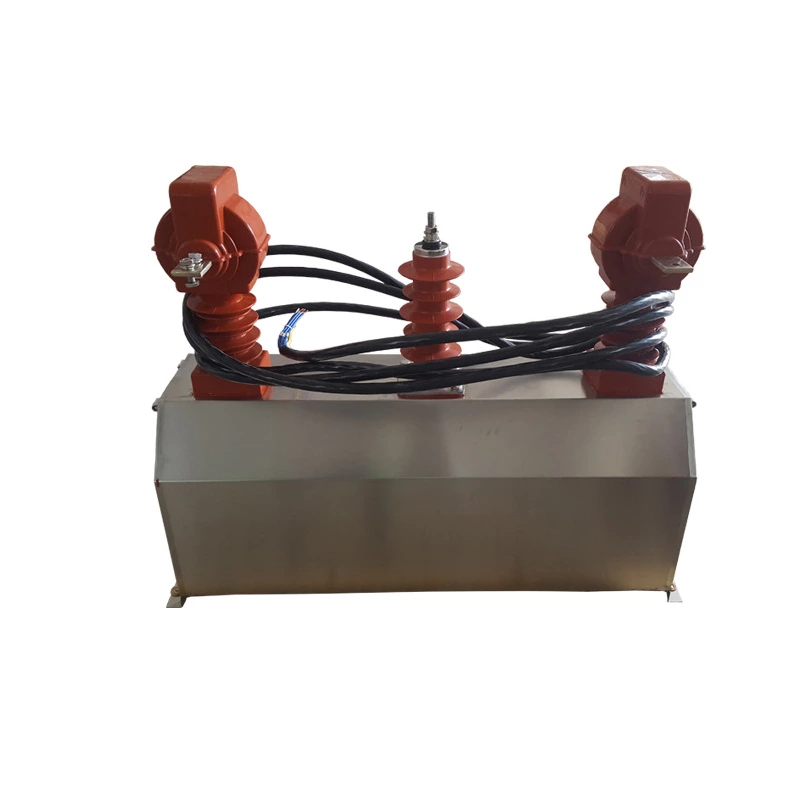

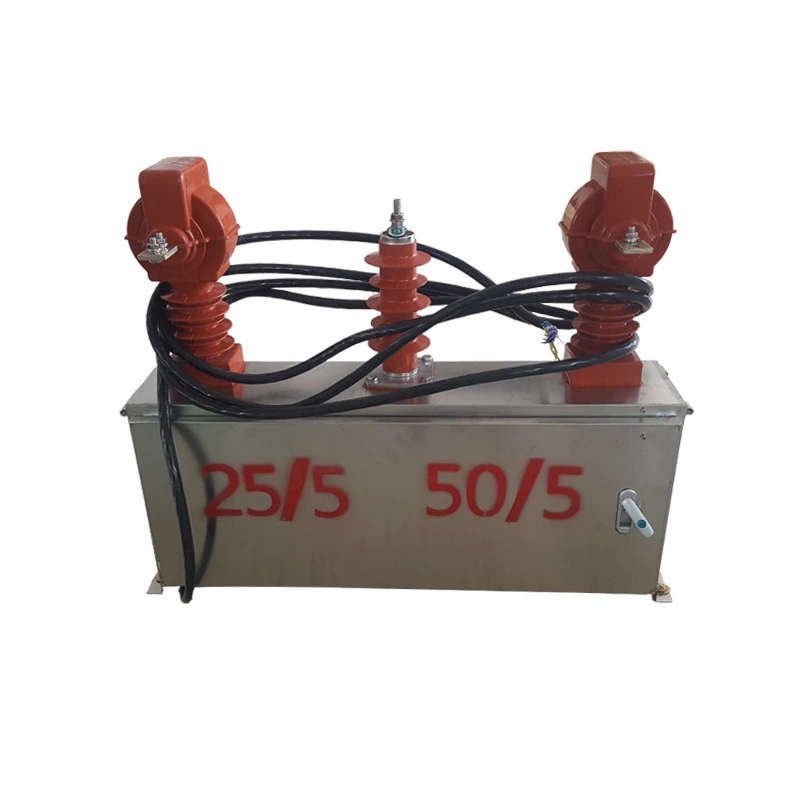

Máy cắt mạch kết hợp trả trước 10kv Zw32-12y/630a Tích hợp máy cắt mạch chân không đo lường ngoài trời
- Gói vận chuyển:
- Vỏ gỗ
- Kiểu:
- Cầu dao điện
- Kết cấu:
- VCB
- Đặc điểm kỹ thuật:
- chiếc
- Nguồn gốc:
- Trung Quốc
- Vật liệu:
- Thép, Nhựa Expoxy
- Chức năng:
- Máy cắt mạch thông thường, Bảo vệ lỗi máy cắt mạch, Bảo vệ quá dòng, OVP (Bảo vệ quá áp)
Mô tả sản phẩm
| Nơi xuất xứ: Ôn Châu Chiết Giang Trung Quốc |
| Số hiệu mẫu: ZW32-12/630A |
| Điện áp định mức: 12KV |
| Tuổi thọ cơ học: 10000 lần |
| Tùy chỉnh: Chấp nhận đơn đặt hàng đặc biệt |
| Loại: Điện áp cao |
| Chất liệu khung: Thép không gỉ |
Máy cắt chân không cao áp ngoài trời là thiết bị phân phối điện ngoài trời có điện áp định mức 12kV và AC ba pha 50Hz. Nó chủ yếu được sử dụng để đóng mở dòng điện tải, dòng điện quá tải và dòng điện ngắn mạch trong hệ thống điện. Nó phù hợp để bảo vệ và kiểm soát hệ thống phân phối điện trong các trạm biến áp và các doanh nghiệp công nghiệp và khai thác mỏ, cũng như những nơi lưới điện nông thôn thường xuyên hoạt động. Máy cắt có đặc điểm là kích thước nhỏ, trọng lượng nhẹ, chống ngưng tụ và không cần bảo trì. Nó có thể thích ứng với điều kiện thời tiết khắc nghiệt và môi trường bẩn.
Máy cắt mạch có thể khác với việc sử dụng bình thường theo các quy định nêu trên theo các điều kiện sử dụng, sau đó yêu cầu của người sử dụng phải thương lượng với nhà sản xuất và có được sự đồng thuận ý kiến.
| KHÔNG. | Sự miêu tả | Đơn vị | Dữ liệu | |
| 1 | Điện áp định mức | kV | 12 | |
| 2 | Tần số định mức | Tần số | 50 | |
| 3 | Dòng điện định mức | MỘT | 630 | 1250 |
| 4 | Dòng điện ngắt mạch định mức | kA | 20 | 25 |
| 5 | Dòng điện chịu đựng đỉnh định mức | kA | 50 | 63 |
| 6 | Dòng điện chịu được trong thời gian ngắn định mức (4 giây) | kA | 20 | 25 |
| 7 | Dòng điện tạo ngắn mạch định mức (đỉnh) | kA | 50 | 63 |
| 8 | Độ bền cơ học | lần | 10000 | |
| 9 | Khả năng ngắt dòng ngắn mạch định mức | lần | 30 | |
| 10 | Điện áp chịu đựng tần số nguồn (1 phút) Pha tới pha/đất, giữa các tiếp điểm mở |
kV | 42 | |
| 11 | Điện áp chịu xung sét (đỉnh) | kV | 75 | |
| 12 | Điện áp chịu tần số công suất trên mạch thứ cấp (1 phút) | V | 2000 | |
Điều kiện sử dụng
Nhiệt độ không khí xung quanh: - 10 ° ºC ~ + 40 ºC
Độ cao: không quá 2000 m
Không khí xung quanh có thể bị ảnh hưởng bởi bụi, khói, khí ăn mòn, hơi nước hoặc ô nhiễm khói
Tốc độ gió nhỏ hơn 34 m/s
Mức độ ô nhiễm: cấp 111
